Technische Spezifikationen

Abmessungen und Gewichte

Übersicht über die Abmessungen, Winkel und Gewichte des Fahrzeugs.

Warnung
Überschreiten Sie das zulässige Gesamtgewicht nicht durch eine Überladung des Fahrzeugs. Dies kann Ihre Kontrolle über das Fahrzeug beeinträchtigen und zu einem Unfall mit Todesfolge oder schweren Verletzungen führen.

Abmessungen und Winkel

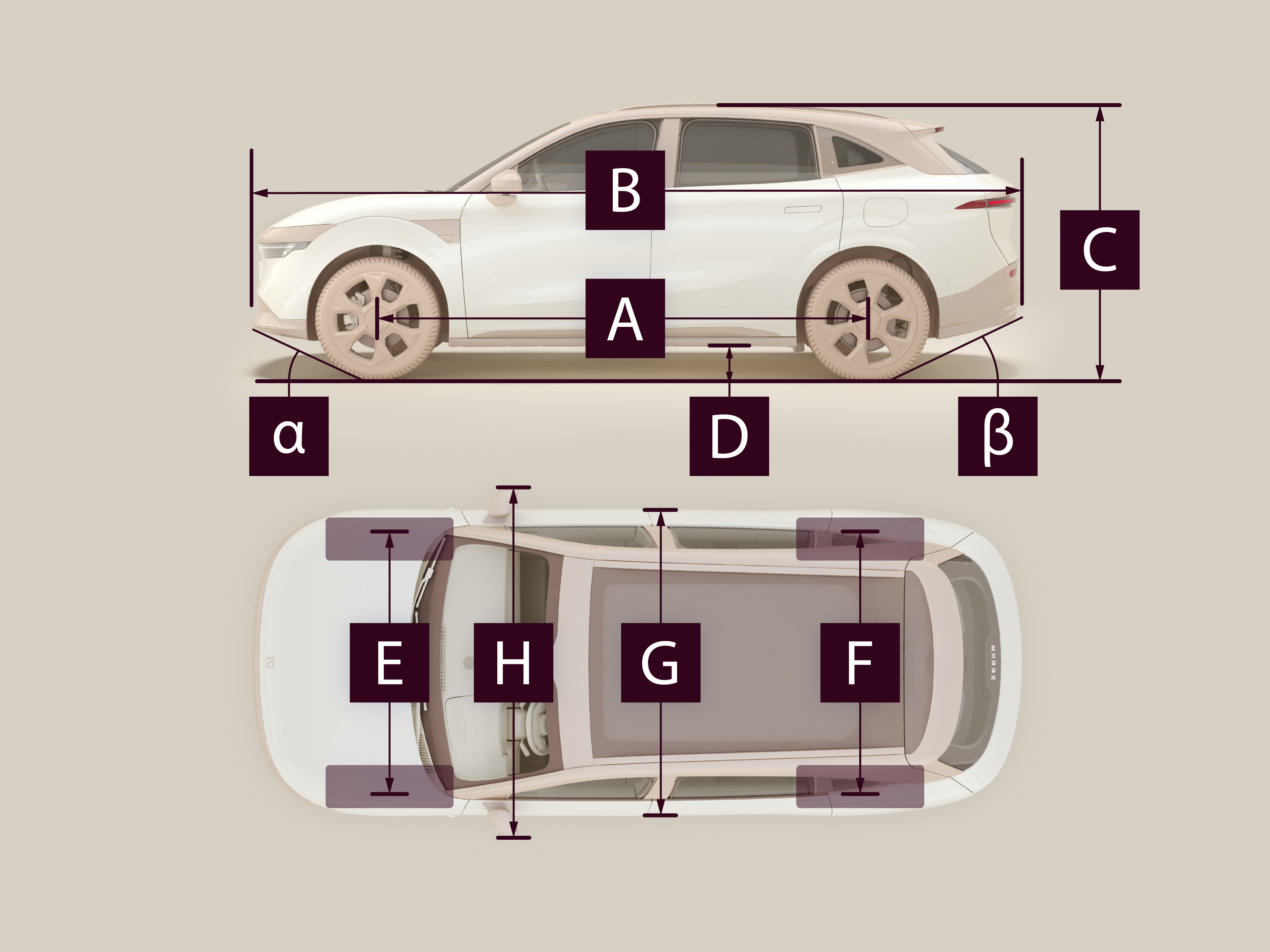

Seiten- und Draufsicht des Fahrzeugs mit den Markierungen A bis H für die Abmessungen sowie α und β für die Winkel
Abmessungen (A–H) und Winkel (α, β) des Fahrzeugs.
Markierung A

Radstand

2900 mm
Markierung B

Länge

4787 mm
Markierung C

Höhe (einschl. Multibandantenne)

1650 mm
Markierung D

Bodenfreiheit

172 mm
Markierung E

Radspur, Front

1649 mm
Markierung F

Radspur, Heck

1654 mm
Markierung G

Breite (ohne Spiegel)

1930 mm
Markierung H

Breite (einschließlich Spiegeln)

2100 mm
Markierung α

Annäherungswinkel

19 Grad
Markierung β

Böschungswinkel

21 Grad
Hinweis
Die angegebenen Abmessungen und Winkel basieren auf einem Fahrzeug ohne Zuladung.

Fahrzeuggewicht

Leergewicht (kg)Bruttogewicht des Fahrzeugs (kg)Maximale Ladekapazität (kg)Maximales gebremstes Anhängergewicht (kg)Höchstgewicht des ungebremsten Anhängers (kg)Maximale Kupplungskugellast (kg)Maximale Dachlast (kg)
2320–24602840–2990520–54020007508575
Hinweis
Der Anbau von Sonderausstattungen oder Zubehör — z. B. eine Anhängerkupplung oder ein größerer Radsatz — erhöht das Gewicht des Fahrzeugs und verringert dadurch seine maximale Ladekapazität.

Die angegebenen Gewichte gelten als Spanne für alle Fahrzeugmodelle und sollten nicht überschritten werden. Auf dem Typenschild des Fahrzeugherstellers, das beim Öffnen der rechten Fondtür am Türholm zu sehen ist, sind die spezifischen Gewichte für Ihr Fahrzeug wie folgt aufgeführt:

  1. Bruttogewicht des Fahrzeugs
  2. Kombinationsgewicht (Fahrzeug + Anhänger)
  3. Max. Vorderachse
  4. Max. Hinterachse

Zulässiges Gesamtgewicht des Fahrzeugs = Leergewicht + maximale Ladekapazität.

Das zulässige Gesamtgewicht ist das höchstzulässige Gewicht, das die Bauteile des Fahrzeugs tragen können. Das Leergewicht ist die Masse des Fahrzeugs mit zu 100 % gefüllten Flüssigkeiten, jedoch ohne Fahrer, Passagiere oder Ladung. Die maximale Ladekapazität ist das verbleibende Gewicht für Fahrer, Passagiere und Ladung.

Hinweis
Die Überschreitung des zulässigen Gesamtgewichts und/oder der maximalen Achslasten ist nicht nur gesetzeswidrig, sondern auch äußerst gefährlich.
